Что такое система «No Frost» ?

Для многих моделей современных холодильных аппаратов характерно наличие систем принудительной циркуляции воздуха, предназначенных для следующих целей:

• прокачка воздуха через испаритель, вынесенный за пределы холодильной или морозильной камеры для исключения образования инея в самой камере (система No Frost и ее модификации)
• обеспечение равномерной циркуляции воздуха в объеме холодильной или морозильной камеры для создания равномерного поля температур.

Система принудительной прокачки воздуха через испаритель, вынесенный за пределы морозильной камеры, была разработана и запатентована специалистами заводов Zerowatt входящих в промышленную группу Candy. Под названием Frost Free эту систему можно встретить в холодильниках торговых марок указанной группы: Candy, Hoover, Iberna. В последнее время наряду с Frost Free разными производителями все чаще употребляется более общепринятое название No Frost, а под Frost Free специалисты Candy подразумевают систему принудительной вентиляции только в морозильном отделении.

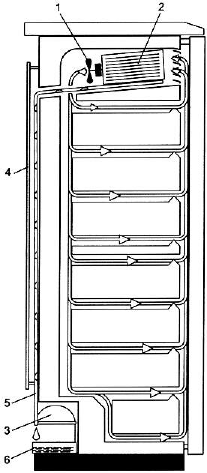

Холодный воздух с помощью вентилятора 1 равномерно распределяется по объему отделения и выносит влагу (которая и служит причиной образования инея) к испарителю 2 находящемуся за пределами морозильной камеры, где и происходит намерзание влаги.

Автоматика холодильника периодически производит оттаивание испарителя (работа вентилятора на это время прекращается), талая вода стекает в поддон 6 и испаряется. Таким образом, в морозильном отделении не образуется лед и отпадает необходимость в размораживании.

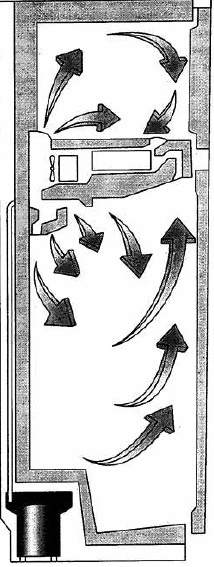

В ряде моделей имеется система каналов для подачи воздуха не только в морозильное, но и в холодильное отделение (рис. 2.).

Наличие системы «No Frost» приводит к повышению энергопотребления холодильника по сравнению со статической системой охлаждения. В табл. 1 приведены параметры моделей, близких по объему камеры, но отличающихся системой охлаждения. Видно, что появление системы «No Frost» понижает класс энергопотребления модели на 1 — 3 ступени. Заметно также некоторое снижение объема морозильной камеры за счет установки в на системы «No Frost».

Недостатком системы «No Frost» является также то, что картина воздушных течений в камере и, следовательно, эффективность смывания различных ее зон холодным потоком зависит от степени и характера загрузки холодильника продуктами. Система «No Frost» предъявляет определенные требования к упаковке продуктов, так как при отсутствии упаковки принудительная циркуляция воздуха приводит к обезвоживанию продуктов. Некоторые фирмы-производители устанавливают независимые системы «No Frost» в морозильном и в холодильном отделениях. На рис. 3 и 4 приведены схемы Twin Cooling System фирмы Samsung для вариантов независимого охлаждения холодильника и морозильника в компоновках side-by-side (рис. 3, а) с верхним (рис. 3, б) и нижним расположением морозильника (рис. 4).

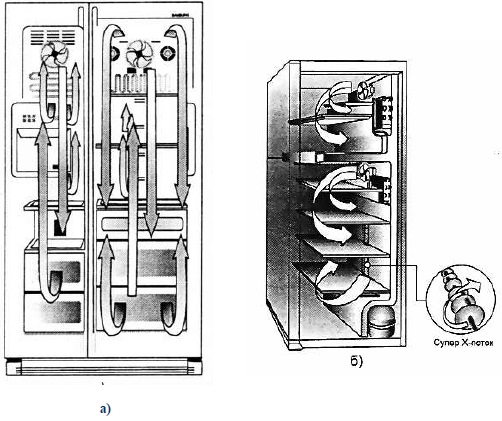

Рис. 3 Система Twin Cooling System фирмы Samsung:

а) в холодильнике side-by-side; б) в аппарате с верхним расположением морозильной камеры

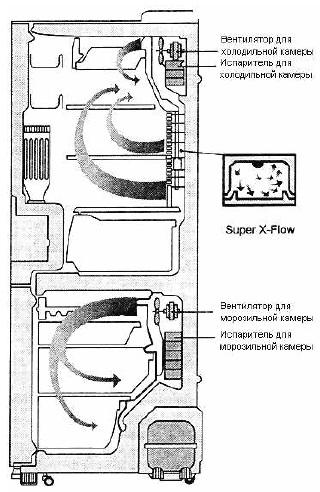

Рис. 4 Система Twin Cooling System фирмы Samsung в аппарате с нижним расположением морозильной камеры

Примеры холодильных аппаратов с системой «No Frost» в обоих отделениях: Samsung SR-S27FTA, SR-S25FTA, SR-S24FTA, SR-L678EV, SR-L628EV; Ariston ETDF 450 XNF; Whirlpool ARG 497, ARG 477 DD, ARG 468 DD.

Системы циркуляции воздуха в отделениях

Для решения проблемы создания равномерного поля температуры в холодильном или морозильном отделениях фирмы-производители совершенствуют организацию воздушных потоков.

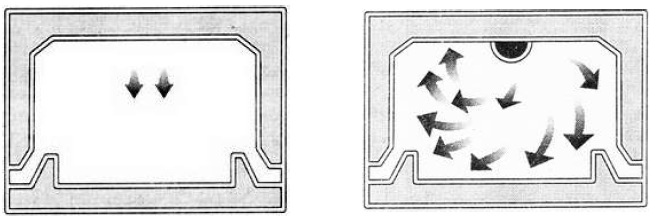

На рис. 5 показана система Super-X-Flow фирмы Samsung, представляющая собой вертикальный шнековый вентилятор, установленный на задней стенке холодильного отделения и создающий вихревые потоки воздуха, ось которых направлена вертикально.

Рис. 5 Обычная холодильная камера Система Super-X-Flow фирмы Samsung

На рис. 6 показана система Аіг Shower той же фирмы, создающая в морозильной камере «воздушный душ». По информации фирмы Samsung благодаря воздушному душу скорость заморозки продуктов в камере увеличивается в два раза: время заморозки в обычной камере составляет 166,3 мин, а в камере с «воздушным душем» — 86,5 мин.

Рис. 6 Обычная морозильная камера Система Аіг Shower фирмы Samsung

Системы Super-X-Flow и Air Shower совместно устанавливаются, например, в таких моделях холодильников, как Samsung SR-V57 и SR-52NXA, а только система Super-X-Flow — в моделях SR-39NXB, SR-L678EV, SR(G)-V43, SR(G)-V39 и других.

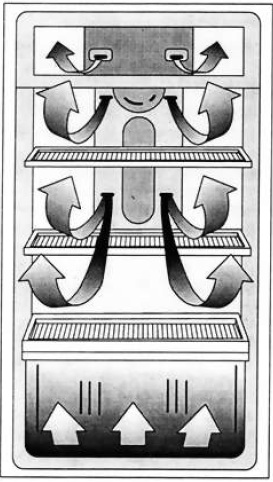

Ряд фирм-производителей разрабатывает системы организации многоуровневых потоков в холодильном отделении. У фирмы Samsung это система Multi-Flow (рис. 7), которой комплектуются холодильники с двойной системой охлаждения.

Рис. 7 Система Multi-Flow фирмы Samsung

Фирма Merloni Elettrodomestici устанавливает в холодильниках марки Ariston систему A.I.R. (Ariston Integrated Refrigeration) (рис. 8), которая позволяет поддерживать постоянную температуру по объему холодильного отделения и быстро восстанавливать температуру в нем даже при частом открывании двери.

Рис. 8 Система A.I.R. фирмы Merloni Elettrodomestici S.p.A.:

A - поток охлажденного воздуха; В - теплый воздух.

Как показано на рис. 8, поток охлажденного воздуха А направлен книзу, а теплый воздух В поступает в кольцевой воздухозаборник сверху. Наличие системы принудительной вентиляции в холодильном отделении отражается буквой V в обозначении модели, например: Ariston ERFV 402 X, ERFV 383 X, EDFV 450 X.

Аналогичной цели служат система принудительной циркуляции воздуха в холодильном отделении DAC (Dynamic Air Cooling), применяемая в холодильниках Zanussi серии Rondo (рис. 9)

Рис. 9 Система DAC фирмы Zanussi

А также система принудительной вентиляции фирмы ВЕКО (рис. 10), примененная, например, в холодильнике ВЕКО NCH 5010.

Рис. 10 Система принудительной циркуляции воздуха фирмы ВЕКО
